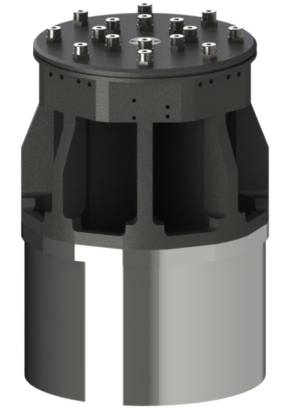

动圈结构

最大量级

正弦扫频200g/冲击600g，可轻松完成高达100g的随机试验

正弦扫频100g，一般随机试验不超过60g，高强度的随机很容易损坏动圈

动圈结构

全金属动圈结构，强度高，耐久性好，适用于大量级高冲击载荷应用

骨架与绕线通过环氧树脂粘合，长时间工作容易损坏

冷却形式

采用简单可靠的风冷形式

采用水冷形式，大量级时容易造成漏水，动圈损坏

电位特性

运动部件各点均处于零电位

动圈绕线上承受高压大电流，存在短路及漏电的可能

额定推力(kN)

60

100

频率范围(Hz)

5~3000

5~2600

额定位移 p-p(mm)

51

51

额定速度(m/s)

2

2

额定加速度(m/s²)

1176

1274

额定载荷(kg)

500

1100

台面直径 (mm)

φ445

φ445

一阶共振频率 (Hz)

2300

2100

螺钉尺寸

M12

M12

动圈质量(kg)

45

72

轴向隔振频率 (Hz)

≈3

≈3

尺寸LxWxH (mm)

1400x980x1100

1600x1400x1500

振动台质量 (kg)

约2500

约4800

功率放大器

DPH154

DPH244

功率(kVA)

150

240

频率范围(Hz)

DC~5000

DC~5000

额定电压（Vrms）

240

240

输入信号（Vrms）

≤1.5

≤1.5

输入阻抗（kΩ）

＞10

＞10

信噪比 (dB)

＞65

＞65

总谐波失真（典型值）

＜1.5%

＜1.5%

效率

＞92%

＞92%

保护

过压、过流、过温、过位移

过压、过流、过温、过位移

重量 (kg)

2x570

3x570

尺寸LxWxH (mm)

1100x800x2100

1600x800x2100

冷却方式

风冷

风冷+水冷

风冷型号

Au223

Au223

额定功率(kW)

22

22

冷却流量(m³/h)

6000

6000

冷却风压 (Pa)

12000

12000

外形尺寸（mm）

1000x1350x2250

1000x1350x2250

重量(kg)

420

420

水冷型号

—

WU-2

额定功率 (kW)

—

8

冷却流量 (L/min)

—

200

冷却压力 (Mpa)

—

0.25~0.4

外形尺寸

—

1000x1350x2100

重量 (kg)

—

500
