水平滑台系列

水平滑台主要用于与各系列电动振动试验系统配套使用,以便在振动台上实现水平方向的振动试验。水平滑台采用联体式,与振动台一体化设计,共用一个基座,具有刚度好、安装调试方便等特点。配置水平滑台的振动试验系统可分别完成部件或整机的X、Y和Z方向的振动试验,也可以配合温、湿试验箱及其他系统形成综合环境试验系统。

立即咨询

水平滑台的选型主要根据试件的尺寸、需要的承载力、最大抗倾覆力矩以及试验条件来选择。除了列出的型号,我们也可根据用户要求进行定制。

按导向方式分为HTV、HTB和HTT系列

HTV系列为V型轴承导向方式,采用内置式供油系统,结构紧凑、操作方便。依据不同的滑台尺寸,V型轴承数目有所不同,此种V型轴承具有较高的抗倾覆力矩。

HTB系列为静压轴承导向方式,静压轴承能提供更高的抗倾覆力矩,适用于测试大负载试件。静压轴承数目越多,抗倾覆力矩越大。

HTT系列为中压轴承导向方式,中压轴承具有优异的动力学性能,每个轴承都有自己的一套反馈系统,具有优良的并行工作性能,并行装配工艺简单,易于保障较高的性能要求。

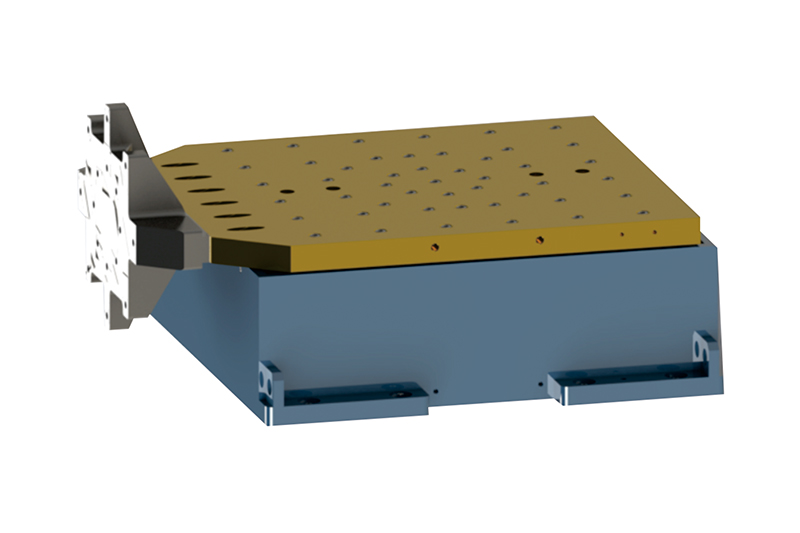

水平滑台




03 拷贝.jpg

HTV系列轴承HTT系列轴承HTB系列轴承


低压水平滑台参数

厚度(mm)

频率(Hz)

动圈直径 (mm)

有效质量(铝/kg)

有效质量(镁/kg)

型号

尺寸(mm)

φ150

φ240

φ320

φ370

φ445

φ550

HTV0303

300×300

30

2000

——

——

——

——

——

12

9

HTV0404

400×400

30

2000

30

2000

——

——

——

——

18

13

20

15

HTV0505

500×500

30

2000

30

2000

40

2000

40

2000

45

2000

——

26

18

28

21

38

28

42

32

62

48

HTV0606

600×600

40

2000

40

2000

40

2000

40

2000

45

2000

——

46

32

49

34

51

36

56

40

78

60

HTV0707

700×700

45

2000

45

2000

45

2000

45

2000

45

2000

——

70

47

72

50

74

52

80

58

98

74

HTV0808

800×800

——

45

2000

45

2000

45

2000

45

2000

50

2000

91

63

96

66

100

70

120

108

143

108

HTV0909

900×900

——

45

2000

45

2000

45

2000

50

2000

50

2000

112

78

118

81

122

86

145

103

169

124

HTV1010

1000×1000

——

45

2000

45

2000

45

2000

50

2000

50

2000

136

93

142

98

146

102

171

122

198

143

HTV1111

1100×1100

——

45

2000

45

2000

45

2000

50

2000

50

2000

168

113

170

115

174

120

200

141

228

164

HTV1212

1200×1200

——

45

2000

45

2000

45

2000

50

2000

50

2000

196

134

198

135

202

140

233

164

263

186

HTV1313

1300×1300

——

——

——

——

——

50

2000

298

212

HTV1414

1400×1400

——

——

——

——

——

50

2000

338

238

HTV1515

1500×1500

——

——

——

——

——

50

2000

380

265

HTV2020

2000×2000

——

——

——

——

——

60

2000

780

532

备注:运动部件等效质量为水平台面、连接头、导轨和驱动杆质量之和(不包括动圈质量)。


中高压水平滑台参数

厚度 (mm)

频率 (Hz)

动圈直径 (mm)

有效质量(铝/kg)

有效质量(镁/kg)

型号

尺寸(mm)

φ370

φ445

φ550

φ650

HTT0808/HTB0808

800×800

50

2000

50

2000

50

2000

——

108

75

112

80

141

105

HTT0909/HTB0909

900×900

50

2000

50

2000

50

2000

——

132

92

138

96

167

122

HTT1010/HTB1010

1000×1000

50

2000

50

2000

50

2000

——

160

110

165

115

195

142

HTT1111/HTB1111

1100×1100

50

2000

50

2000

50

2000

——

188

129

193

135

226

162

HTT1212/HTB1212

1200×1200

50

2000

50

2000

50

2000

50

2000

221

151

226

156

260

182

282

206

HTT1313/HTB1313

1300×1300

50

2000

50

2000

50

2000

50

2000

256

175

262

180

296

210

318

232

HTT1414/HTB1414

1400×1400

50

1600

50

1600

50

1600

50

2000

295

199

300

205

336

235

358

258

HTT1515/HTB1515

1500×1500

50

1200

50

1200

50

1200

50

2000

335

226

340

231

378

263

400

285

HTT2020

2000×2000

——

——

60

1000

60

2000

778

530

800

552











备注:运动部件等效质量为水平台面、连接头、导轨和驱动杆质量之和(不包括动圈质量)。
