水平滑台系列

水平滑台主要用于与各系列电动振动试验系统配套使用，以便在振动台上实现水平方向的振动试验。水平滑台采用联体式，与振动台一体化设计，共用一个基座，具有刚度好、安装调试方便等特点。配置水平滑台的振动试验系统可分别完成部件或整机的X、Y和Z方向的振动试验，也可以配合温、湿试验箱及其他系统形成综合环境试验系统。

立即咨询

水平滑台的选型主要根据试件的尺寸、需要的承载力、最大抗倾覆力矩以及试验条件来选择。除了列出的型号，我们也可根据用户要求进行定制。

按导向方式分为HTV、HTB和HTT系列

HTV系列为V型轴承导向方式，采用内置式供油系统，结构紧凑、操作方便。依据不同的滑台尺寸，V型轴承数目有所不同，此种V型轴承具有较高的抗倾覆力矩。

HTB系列为静压轴承导向方式，静压轴承能提供更高的抗倾覆力矩，适用于测试大负载试件。静压轴承数目越多，抗倾覆力矩越大。

HTT系列为中压轴承导向方式，中压轴承具有优异的动力学性能，每个轴承都有自己的一套反馈系统，具有优良的并行工作性能，并行装配工艺简单，易于保障较高的性能要求。


水平滑台

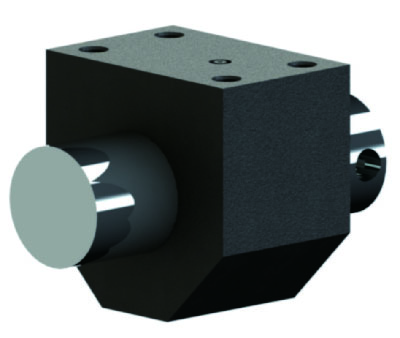

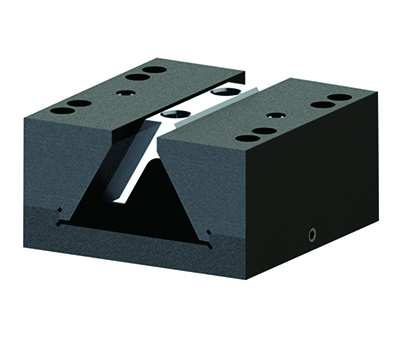

HTV系列轴承	HTT系列轴承	HTB系列轴承

低压水平滑台参数
厚度(mm)	频率(Hz)	动圈直径 (mm)
有效质量(铝/kg)	有效质量(镁/kg)	动圈直径 (mm)
型号	尺寸（mm）	φ150		φ240		φ320		φ370		φ445		φ550
型号	尺寸（mm）	φ150		φ240		φ320		φ370		φ445		φ550
HTV0303	300×300	30	2000	——		——		——		——		——
HTV0303	300×300	12	9	——		——		——		——		——
HTV0404	400×400	30	2000	30	2000	——		——		——		——
HTV0404	400×400	18	13	20	15	——		——		——		——
HTV0505	500×500	30	2000	30	2000	40	2000	40	2000	45	2000	——
HTV0505	500×500	26	18	28	21	38	28	42	32	62	48	——
HTV0606	600×600	40	2000	40	2000	40	2000	40	2000	45	2000	——
HTV0606	600×600	46	32	49	34	51	36	56	40	78	60	——
HTV0707	700×700	45	2000	45	2000	45	2000	45	2000	45	2000	——
HTV0707	700×700	70	47	72	50	74	52	80	58	98	74	——
HTV0808	800×800	——		45	2000	45	2000	45	2000	45	2000	50	2000
HTV0808	800×800	——		91	63	96	66	100	70	120	108	143	108
HTV0909	900×900	——		45	2000	45	2000	45	2000	50	2000	50	2000
HTV0909	900×900	——		112	78	118	81	122	86	145	103	169	124
HTV1010	1000×1000	——		45	2000	45	2000	45	2000	50	2000	50	2000
HTV1010	1000×1000	——		136	93	142	98	146	102	171	122	198	143
HTV1111	1100×1100	——		45	2000	45	2000	45	2000	50	2000	50	2000
HTV1111	1100×1100	——		168	113	170	115	174	120	200	141	228	164
HTV1212	1200×1200	——		45	2000	45	2000	45	2000	50	2000	50	2000
HTV1212	1200×1200	——		196	134	198	135	202	140	233	164	263	186
HTV1313	1300×1300	——		——		——		——		——		50	2000
HTV1313	1300×1300	——		——		——		——		——		298	212
HTV1414	1400×1400	——		——		——		——		——		50	2000
HTV1414	1400×1400	——		——		——		——		——		338	238
HTV1515	1500×1500	——		——		——		——		——		50	2000
HTV1515	1500×1500	——		——		——		——		——		380	265
HTV2020	2000×2000	——		——		——		——		——		60	2000
HTV2020	2000×2000	——		——		——		——		——		780	532
备注：运动部件等效质量为水平台面、连接头、导轨和驱动杆质量之和（不包括动圈质量）。

中高压水平滑台参数
厚度 (mm)	频率 (Hz)	动圈直径 (mm)
有效质量(铝/kg)	有效质量(镁/kg)	动圈直径 (mm)
型号	尺寸（mm）	φ370		φ445		φ550		φ650
HTT0808/HTB0808	800×800	50	2000	50	2000	50	2000	——
HTT0808/HTB0808	800×800	108	75	112	80	141	105	——
HTT0909/HTB0909	900×900	50	2000	50	2000	50	2000	——
HTT0909/HTB0909	900×900	132	92	138	96	167	122	——
HTT1010/HTB1010	1000×1000	50	2000	50	2000	50	2000	——
HTT1010/HTB1010	1000×1000	160	110	165	115	195	142	——
HTT1111/HTB1111	1100×1100	50	2000	50	2000	50	2000	——
HTT1111/HTB1111	1100×1100	188	129	193	135	226	162	——
HTT1212/HTB1212	1200×1200	50	2000	50	2000	50	2000	50	2000
HTT1212/HTB1212	1200×1200	221	151	226	156	260	182	282	206
HTT1313/HTB1313	1300×1300	50	2000	50	2000	50	2000	50	2000
HTT1313/HTB1313	1300×1300	256	175	262	180	296	210	318	232
HTT1414/HTB1414	1400×1400	50	1600	50	1600	50	1600	50	2000
HTT1414/HTB1414	1400×1400	295	199	300	205	336	235	358	258
HTT1515/HTB1515	1500×1500	50	1200	50	1200	50	1200	50	2000
HTT1515/HTB1515	1500×1500	335	226	340	231	378	263	400	285
HTT2020	2000×2000	——		——		60	1000	60	2000
HTT2020	2000×2000	——		——		778	530	800	552

备注：运动部件等效质量为水平台面、连接头、导轨和驱动杆质量之和（不包括动圈质量）。
